精密锥齿轮升降器-山东诺顿传动

概述

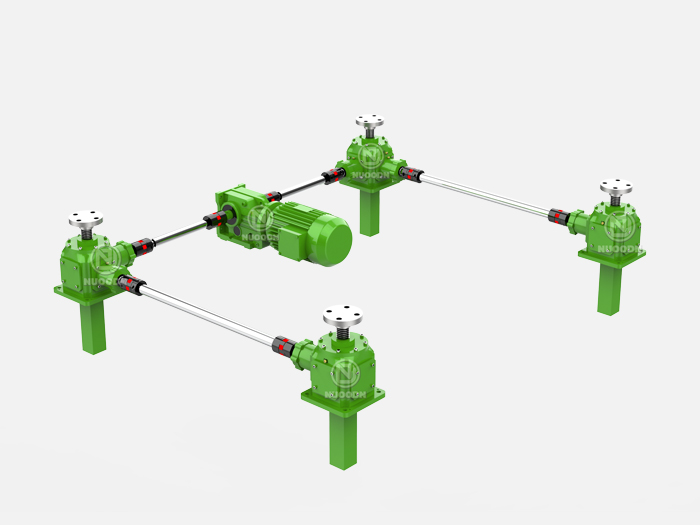

精密锥齿轮升降器也叫精密伞齿轮丝杆升降机，属于同步升降专用直线执行单元。采用高精度锥齿轮副+丝杆副组合结构，分为梯形丝杆自锁款与滚珠丝杆精密款两大系列，代表型号 SNL（梯形丝杆）、SNB（滚珠丝杆）。支持电机、手轮或者电动手摇双驱动；单台独立顶升，也可通过万向联轴器、传动轴串联多台组成同步升降系统，多点同步精度高。可实现顶升、下降、推进、翻转、高度微调，无需液压泵站，杜绝漏油，广泛用于自动化工装、试验平台、模具顶升、板材整平、舞台设备等，载荷、行程、安装尺寸均可非标定制。

工作原理
动力由输入端传入，带动一对精密锥齿轮啮合，改变动力传递方向同时完成减速增扭；锥齿轮副驱动丝杆旋转，将旋转运动转化为丝杆或螺母的直线往复运动。
1. 丝杆移动式：丝杆上下伸出，螺母固定在箱体内部；
2. 螺母移动式：丝杆原地转动，螺母沿丝杆轴向升降。
梯形丝杆款：滑动摩擦，自带机械自锁，停机锁死负载；
滚珠丝杆款：钢球滚动循环传动，定位精度高、速度快，无机械自锁，垂直使用需配制动电机。

产品特点
1. 同步性能优异：精密磨削锥齿轮，传动间隙小，多台联动升降同步误差小，台面不易倾斜，是多点同步顶升选择。
2. 传动效率高：相比蜗轮蜗杆升降机，锥齿轮传动损耗低，发热小，允许高输入转速，连续间歇工作能力强。
3. 双版本可选：梯形丝杆自锁安全，适合重载静态保位；滚珠丝杆精度高，适合高频往复、精密定位工况。
4. 安装灵活，可立式、水平、倾斜安装；结构紧凑，占用空间小。
5.驱动方式多样：伺服电机、减速电机、手轮均可，可做成电动手摇两用。
6. 附件全：可加装防尘护套、限位开关、防转装置、过载保护、各类丝杆端头（法兰、叉头、球头）。
7. 维护简便：定期加注润滑脂即可，箱体为球墨铸铁，刚性好，抗冲击。
8. 局限：长期高速连续往复场景优先滚珠款；梯形丝杆不适合高频连续动作；滚珠丝杆垂直顶升须配抱闸。

技术参数范围
承载：2.5t～50t；重复定位精度：梯形丝杆 ±0.1mm，滚珠丝杆可达 ±0.02mm；行程按需定制；工作温度 - 20℃~80℃。

应用领域
多联同步升降平台、焊接工装调平、力学试验台、模具顶升、板材整平设备、舞台升降机构、冶金设备调节、检测工装、自动化产线顶升机构。
