当前位置：首页>产品目录>SWL蜗轮丝杆升降机

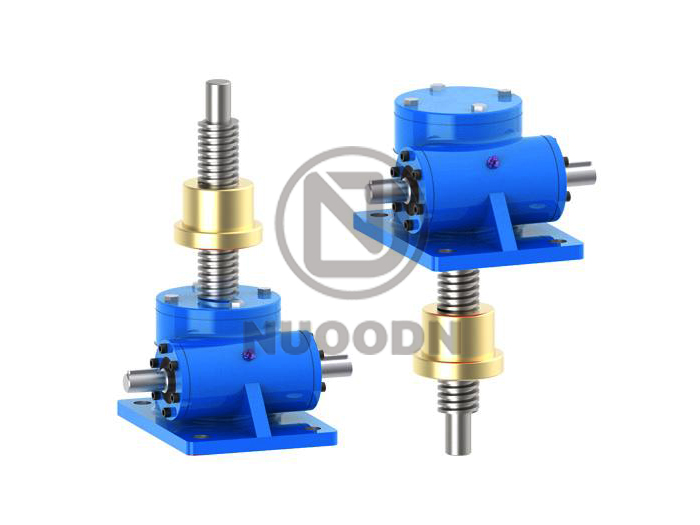

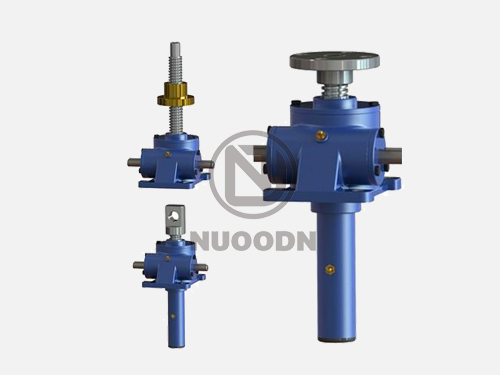

SWL蜗轮丝杆升降机
SWL丝杆升降机又被称为SWL蜗轮丝杆升降机，SWL2.5蜗轮丝杆升降机是其中比较受欢迎的一种型号，山东诺顿供应的蜗轮蜗杆升降平台价格经济、结构紧凑、操作简单、保养方便。
SWL蜗轮丝杆升降机产品内容
SWL蜗轮丝杆升降机具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能。应用于机械、冶金、建筑、水利、化工、文体等各种行业。SWL丝杆升降机是一种基础起重部件，具有结构紧凑、体积小、重量轻、噪音小、使用灵活、可靠性高、动力源广泛、配套功能多、使用寿命长等许多优点。可以单台或组合使用，能按相应程序准确地控制调整提升或推进的高度，可以用电动机或其他动力直接带动，也可以手动。
SWL丝杆升降机符合（JB/T8809-1998）标准。
SWL蜗轮丝杆升降机技术参数：
1、结构型式：1型—丝杆作轴向移动;[丝杆移动时,分旋转和不旋转(F),选型时请注意区分] 2型—丝杆作旋转运动、螺母作轴向移动。2、装配型式：A型——丝杆/或螺母向上移动; B型——丝杆/或螺母向下移动
3、丝杆头部型式：1型结构型式的丝杆头部：Ⅰ型(圆柱型)、Ⅱ型(法兰型)、Ⅲ型(螺纹型)、Ⅳ型(扁头型)
2型结构型式的丝杆头部：Ⅰ型(圆柱型)、Ⅲ型(螺纹型)
4、传动比：普通速比(P)、慢速比(M)，可按用户要求定制中速比(F)
5、提升承载能力：10kN、25kN、50kN、100kN、150kN、200kN、250kN、350kN、500kN、1000kN
6、丝杆的防护：1型结构：基本型(无防护)、防旋转型(F)、带防护罩(Z)、防旋转连护罩(FZ) 2型结构：基本型(无防护)
注:SWL蜗轮丝杆升降机具有相对自锁功能，但在受到较大振动、冲击载荷时，可能会使自锁功能失效，此时请外加制动装置或者配制动电机，以防物体掉落。
基本型号：
SWL1 SWL2.5 SWL5 SWL10 SWL15 SWL20 SWL25 SWL35 SWL50 SWL75 SWL100
SWL1 SWL2.5 SWL5 SWL10 SWL15 SWL20 SWL25 SWL35 SWL50 SWL75 SWL100
技术参数：
型号 | SWL2.5 | SWL5 | SWL 10/15 | SWL20 | SWL25 | SWL35 | SWL50 | SWL100 | SWL120 |
较大起升力,KN | 25 | 50 | 100/150 | 200 | 250 | 350 | 500 | 1000 | 1200 |
较大拉力,KN | 25 | 50 | 99 | 166 | 250 | 350 | 500 | 1000 | 1200 |
丝杠螺纹尺寸 | Tr30×6 | Tr40×7 | Tr58×12 | Tr65×12 | Tr90×16 | Tr100×18 | Tr120×20 | Tr160×23 | Tr180×25 |
蜗轮蜗杆传动比（P） | 普通6:1 | 6:1 | 72/3:1 | 8:1 | 102/3:1 | 102/3:1 | 11:1 | 12:1 | 12:1 |
蜗杆每转行程,mm | 1.0 | 1.17 | 1.56 | 1.5 | 1.5 | 1.5 | 1.818 | 1.916 | 2.083 |
蜗轮蜗杆传动比（M） | 24:1 | 24:1 | 24:1 | 24:1 | 32:1 | 32:1 | 32:1 | 36:1 | 36:1 |
蜗杆每转行程,mm | 0.250 | 0.292 | 0.5 | 0.5 | 0.5 | 0.5 | 0.625 | 0.638 | 0.694 |
蜗杆传动比（P） | 6:1 | 6:1 | 72/3:1 | 8:1 | 102/3:1 | 102/3:1 | 11:1 | 12:1 | 12:1 |
满负荷蜗杆扭距N•m | 18.6 | 39.5 | 119/179 | 240 | 366 | 600 | 970 | 2323 | 3316 |
蜗轮蜗杆传动比（M） | 24:1 | 24:1 | 24:1 | 24:1 | 32:1 | 32:1 | 32:1 | 36:1 | 36:1 |
满负荷蜗杆扭距N•m | 8.86 | 19.8 | 60/90 | 122 | 217 | 340 | 425 | 997 | 1658 |
丝杆较大轴伸长度 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 5500 | 6500 | 7000 |
较大许用功率/kW | 0.55 | 1.1 | 2.6 | 3.7 | 4.8 | 6.0 | 7.5 | 15 | 17.5 |
普通比（P）总效率％ | 23 | 21 | 23 | 21 | 19 | 18 | 15 | 13 | 12 |
慢速比（M）总效率% | 14 | 12 | 15 | 13 | 11 | 11 | 11 | 10 | 8 |
润滑油量，kg | 0.1 | 0.25 | 0.5 | 0.75 | 1.1 | 1.9 | 2 | 2.5 | 2.5 |
不加行程的重量，kg | 7.3 | 16.2 | 25 | 36 | 70.5 | 87 | 420 | 1010 | 1350 |
丝杆每100mm的 重量 | 0.45 | 0.82 | 1.67 | 2.15 | 4.15 | 5.20 | 7.45 | 13.6 | 17.3 |
润滑剂 | 合成钙钠基润滑脂ZGN-1或ZGN-2（温度范围－20℃－100℃） | ||||||||
